Model V-VK
Průtokoměry série V-VK jsou přímočaré přístroje na měření průtoku vhodné pro střední a velké průtoky kapalin a plynů. Okamžité měření průtoku se odečítá s vynikající přesností na stupnici, která je vytištěna na kalibrované seříznuté kuželové trubce v polykarbonátu nebo polysulfonovými (netoxický a nerozbitný). Plovák je vyráběn z nerezové oceli AISI 316.
Další vlastnosti: jednoduchá instalace, snadná údržba, vysoká přesnost
Max. tepelná odolnost při kovovém provedení: 120 ° C
Max. tepelná odolnost při plastovém provedení: 70 ° C
Maximální provozní tlak při kovovém provedení: 16 bar
Maximální provozní tlak při plastovém provedení: 8 bar
Přesnost: +/- 5%.
Materiálové verze těla průtokoměru:
- Polypropylen - tepelná odolnost do 100 ° C a max. tlak 6 bar
- Polysulfon - tepelná odolnost do 160 ° C, vhodný pro agresivní kapaliny
| Typ | Voda l/h | Vzduch m3/h |
Závitové připojení | |||

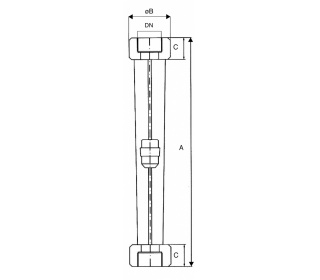

| DN | A | B | C | |||
| V-3 | 320 420 600 800 |
10 | 3/4” 1” |
380 | 53 | 46 |
| V-3b | 1200 1500 |
20 | 3/4” 1” |
380 | 53 | 46 |
| V-4 | 2000 2500 3500 |
40 | 1” | 380 | 64 | 46 |
| V-5b | 4000 5000 6000 |
60 | 1 1/2” | 380 | 86 | 46 |
| V-K1 | 6000 8000 |
80 | 1 1/2” | 485 | 78 | 46 |
| V-K2 | 10000 12500 15000 |
130 | 2 1/2” | 490 | 98 | 53 |
| V-K3 | 20000 25000 30000 37000 45000 |
250 | 2 1/2” | 490 | 108 | 53 |
