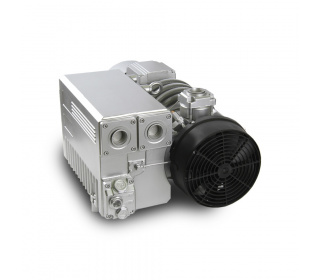

Lamelové olejové vývěvy ORV

Charakteristika:



> Kompaktní a snadno se instaluje
> Díky optimálním otáčkám hřídele, nízké nároky na údržbu a opotřebení
> Nízká hladina hluku a vibrací
> Tichá a chladný provoz
> Přátelský k životnímu prostředí
> Dlouhá životnost lamel
> Minimální údržba
> Nepřetržitý provoz
> Nízká hladina hluku a vibrací





Aplikace:



> Balení
> Odplyňování
> Pneumatická doprava
> Vysoušení
> Manipulace a přidržení
> Destilace
> Evakuace
> Tvarování, lisování a laminování
> Odstraňování odpadu
> Potahování



Princip lamelovej olejovej vývěvy:

Princip provozu lamelové olejové vývěvy je založen na rotujících lamelách. Rotor (2) je uložen ve válcovém statoru (1) excentricky na vrchu, takže se téměř dotýká statoru. Odstředivá síla tlačí lamely (4) směrem ke stěně statoru. Rotací statoru dochází ke změně objemu kompresních komůrek (7) mezi dvěma lopatkami a statorem, čímž dochází k nasávání plynu.



Olej ve vývěvě slouží jako mazivo vnitřních částí a utěsňuje lamely vůči statoru, čímž dopomáhá k dosažení vyššího vakua.



princip_lamelova_olejova_vyveva_web_579





1) Stator
2) Rotor
3) Uhlíkové lamely
4) Sání
5) Výfuk
6) Vzduchové komory

 Typ

Nominální

sací výkon
(m³/h)

Koncový

tlak ABS
(mbar)

 Jmenovitý

výkon
motoru

(kW)

Jmenovité

otáčky
motori
(min-¹)

 Hladina hluku
 (ISO 2151)
(dB)
 Množství
oleje

(l)
Hmotnost

přibl.

(kg)

Rozměry
(L x W x H)
(mm)

Připojení

dmychadla

(vnitřní závit)

Třífázové









ORV 08 8 2 0.37 2800 60 0.25 11 330 x 165 x 152

G 3/8”

ORV 10 10 2 0.37 2800 69 0.30 18 340 x 210 x 205

G 1/2”

ORV 16 16 2 0.55 2800 69 0.30 18 340 x 210 x 205

G 1/2”

ORV 20

20

2

0.75

3000

66

0.45

20

338 x 232 x 220

G 3/4”

ORV 40

40

0.1

1.1

1500

65

1

38

640 x 285 x 262

G 1¼”

ORV 63

63

0.1

1.5

1500

67

 2

55

635 x 406 x 289

G 1¼”

ORV 100

100

0.1

2.2

1500

67

2

73

736 x 406 x 289

G 1¼”

ORV 160

160

0.1

4.0

1500

70

5

140

854 x 492 x 411

G 2”

ORV 200

200

0.1

4.0

1500

72

5

140

854 x 492 x 411

G 2”

ORV 250

250

0.1

5.5

1500

72

6.5

190

1000 x 581 x 410

G 2”

ORV 300

300

0.1

7.5

1500

74

6.5

190

1075 x 565 x 421

G 2"

ORV 630

630

0.1

15 1000 77 15.0 700 1723 x 912 x 726   G 3”
    Jednofázové
ORV 08-1 8 2 0.55 2800 60 0.25 11 330 x 165 x 152

G 3/8”

ORV 10-1 10 2 0.55 2800 69 0.30 18 340 x 210 x 205

G 1/2”

ORV 16-1 16 2 0.75 2800 69 0.30 18 340 x 210 x 205

G 1/2”

ORV 20-1 20 2 0.75 3000 66 0.45 20

338 x 232 x 220

G 3/4”



* 60 Hz údaje si, prosím, vyžádejte



Lamelové olejové vývěvy ORVkatalog (pdf/3MB)

Pokud máte zájem o vypracování cenové nabídky, vyplňte prosím náš poptávkový formulář, abychom mohli vyřídit Váš požadavek.
