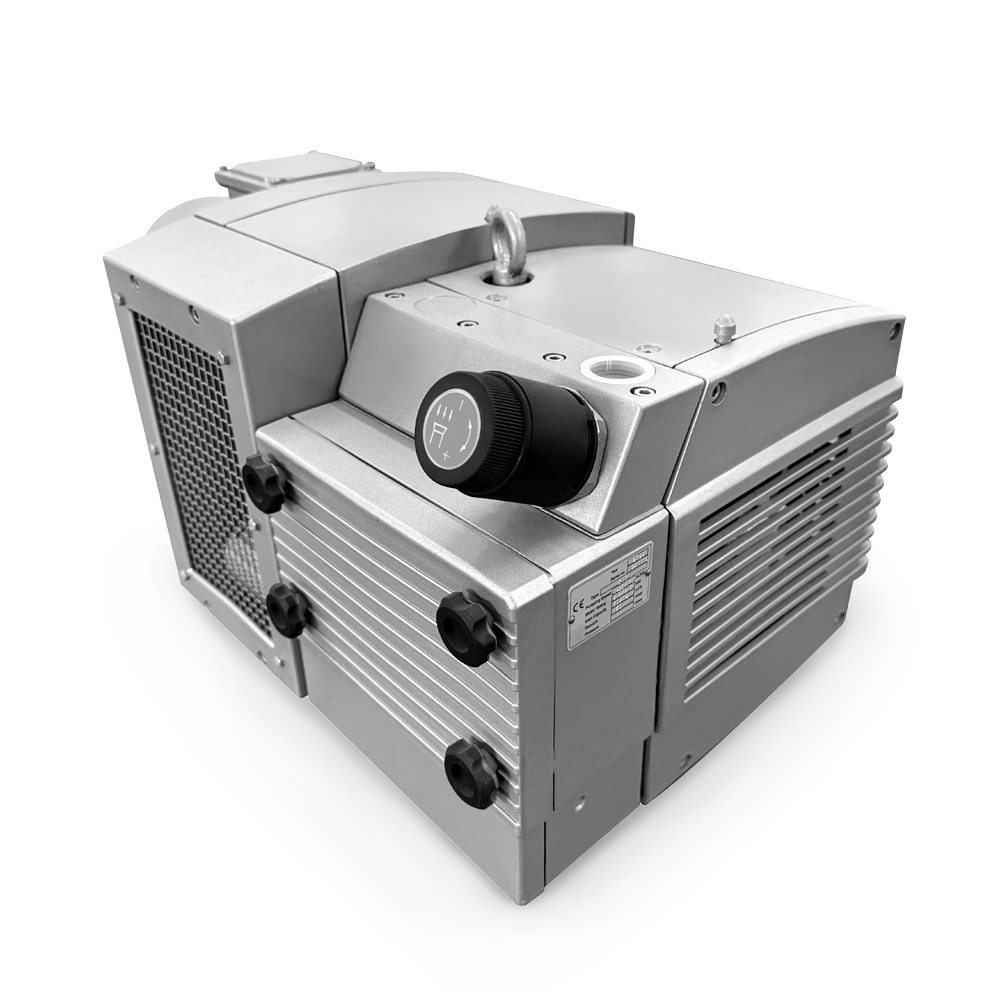

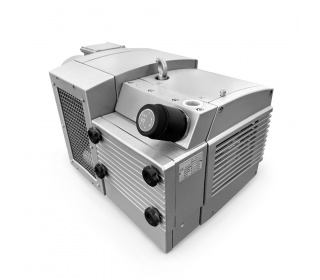

Lamelové vývěvy RVT 3-60, RVT 3-80, RVT 3-100, RVT 3-140, RVT 3-160
Charakteristika, aplikace, princip
Technické údaje
Výkonnostní křivky
Poptávkový formulář
Poslat e-mail
Lamelové vývěvy jsou určeny pro nasazení v oblasti hrubého vakua a přetlaku. Mohou být používány pro odsávání a dopravu vzduchu nebo suchých plynů, které nejsou jedovaté, agresivní nebo výbušné. Představují nejjednodušší a nejvhodnější systém všude, kde je potřebný přesný zdroj vakua bez obsahu příměsí. Jsou vhodné pro odsávání v malých uzavřených systémech.
Princip:
Princip provozu lamelové vývěvy je založen na rotujících lamelách. Rotor (2) je uložen ve válcovém statoru (1) excentricky na vrchu, takže se téměř dotýká statoru. Odstředivá síla tlačí lamely (4) směrem ke stěně statoru. Rotací statoru dochází ke změně objemu kompresních komůrek (7) mezi dvěma lopatkami a statorem, čímž dochází k nasávání plynu.
Charakteristika:
> Bezolejový provoz
> Zdroj vakua bez obsahu příměsí
> Kompaktní a spolehlivá konstrukce
> Snadná instalace a údržba
> Nízká hmotnost a rozměry
> Plynulý chod bez vibrací
> Ekonomický provoz
1) Stator
2) Rotor
3) Uhlíkové lamely
4) Sání
5) Výfuk
6) Vzduchové komory
|
Typ |
Sací výkon |
Vakuum |
Motor (IP55), 50 Hz |
Otáčky |
Hlučnost |
Hmotnost (kg) |
Rozměry |
Připojení |
||
|
Příkon (kW) |
Napětí |
Proud |
||||||||
|
Třífázový |
||||||||||
|
RVT 3-60.3 |
60 |
150 |
2,2 |
230 Δ / 400 Y |
8,1 Δ / 4,8 Y |
1430 |
71 |
72 |
729 x 340 x 340 |
G 1" |
|
RVT 3-80.3 |
80 |
150 |
2,2 |
230 Δ / 400 Y |
8,1 Δ / 4,8 Y |
1430 |
72 |
71,8 |
731 x 340 x 340 |
G 1" |
| RVT 3-100.3 | 100 |
150 |
3,0 |
230 Δ / 400 Y |
10,7 Δ / 6,15 Y |
1430 |
75 |
105 |
870 x 460 x 382 |
G 1/2" |
|
RVT 3-140.3 |
140 |
150 |
4,0 |
400 Δ / 690 Y |
14,3 Δ / 8,2 Y |
1430 |
76 |
114,3 |
870 x 460 x 382 |
G 3/4" |
|
RVT 3-160.3 |
160 |
150 |
5,5 |
400 Δ / 690 Y |
19,0 Δ / 11,0 Y |
1440 |
76 |
126 |
926 x 460 x 382 |
G 1/2" |
