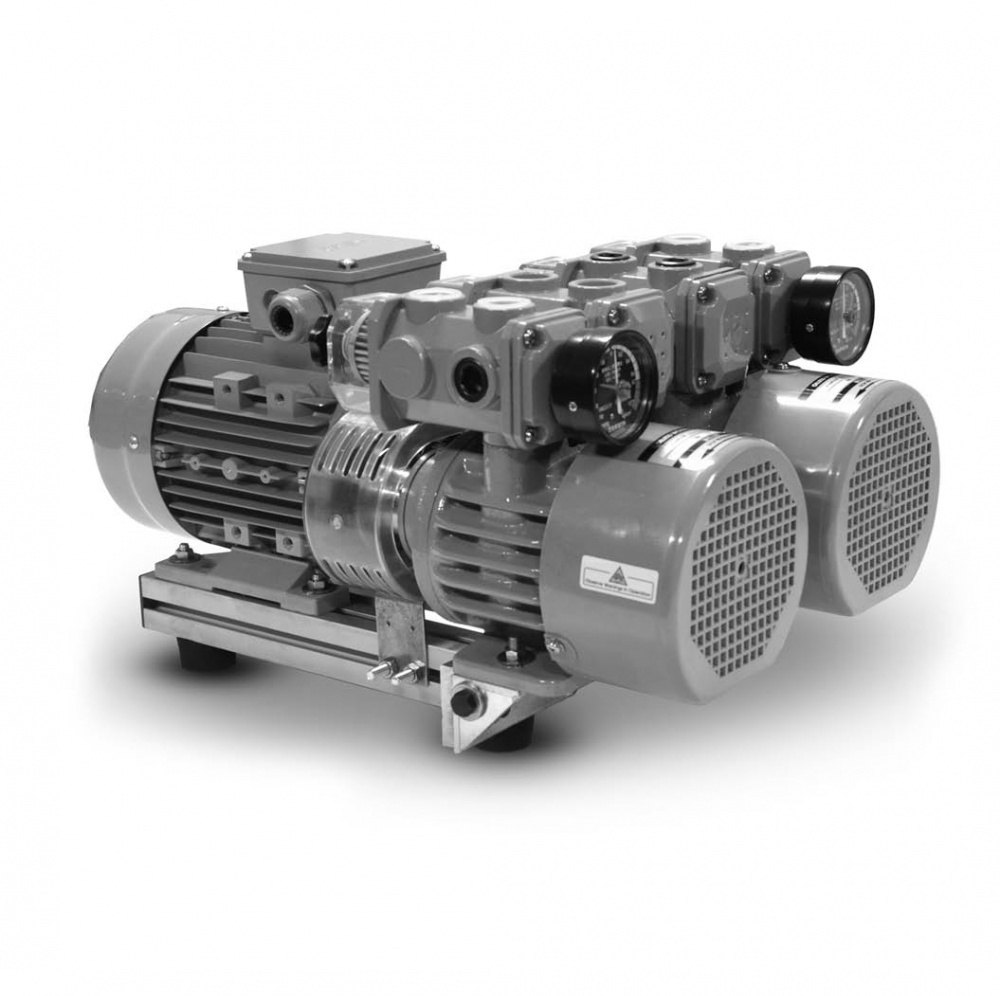

Kombinované lamelové vývěvy RVP 52, RVP 62, RVP 82

 Typ Sací
výkon
(L/min)
50/60Hz

Max.

vákuum

(mbar)

50/60Hz

Motor (IP54), 50Hz / 60Hz Hlučnost
(dB)
Hmot-
nost
(kg)

Připojení

dmychadla

(vnitřní závit)

Příkon Napětí Proud
(kW) (V) (A)
Třífázové
RVP 52 405/480

860/900

1,5
200-240 ∆ / 345-415 Y 6 ∆/ 3,3 Y 65/70 46,5 3/4”
RVP 62 575/685

860/900

2,2
200-240 ∆ / 345-415 Y 7,8 ∆/ 4,8 Y 66/71 61 3/4”
RVP 82 1130/1350

880/924

3,7
200-240 ∆ / 345-415 Y 12 ∆/ 9,2 Y 67/73 138 1”



Vývěvy lamelové, pístové a vodokružnéKatalogové listy (pdf/3MB)



Charakteristika:



  • bezolejový provoz
  • zdroj vakua bez obsahu příměsí
  • kompaktní a spolehlivá konstrukce
  • snadná instalace a údržba
  • nízká hmotnost a rozměry
  • plynulý chod bez vibrací
  • ekonomický provoz





Aplikace:

  • tlačiarenské stroje
  • environmentálne odvetvia
  • potravinársky priemysel
  • pneumatická doprava
  • automatizácia
  • baliarenský priemysel
  • drevársky priemysel



Princip:



Princip provozu lamelové vývěvy je založen na rotujících lamelách. Rotor (2) je uložen ve válcovém statoru (1) excentricky na vrchu, takže se téměř dotýká statoru. Odstředivá síla tlačí lamely (4) směrem ke stěně statoru. Rotací statoru dochází ke změně objemu kompresních komůrek (7) mezi dvěma lopatkami a statorem, čímž dochází k nasávání plynu.



princip_lamelova_vyveva_web_579



1) Stator
2) Rotor
3) Uhlíkové lamely
4) Sání
5) Výfuk
6) Vzduchové komory
