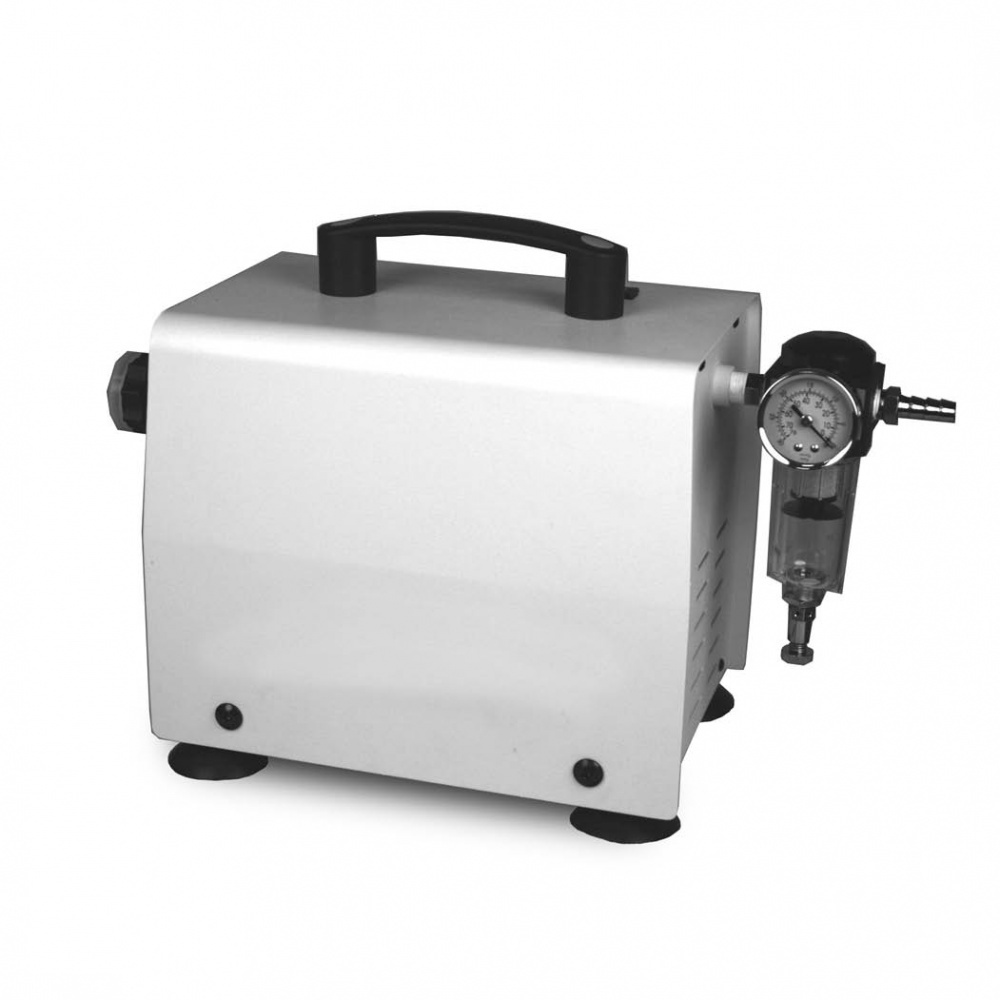

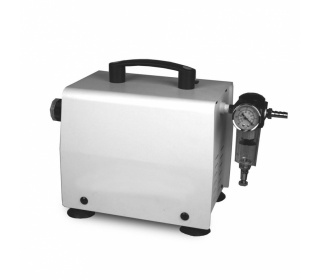

Pístové vývěvy VPModely VP LABV 10, VP LABV 20, VP LABV 30

Model VP LABV 10 VP LABV 20 VP LABV 30
Max. příkon 60 W 85 W 180 W
Úroveň hlučnosti ≤ 58 dB ≤55 dB ≤65 dB
Hmotnost 5,5 kg 6,8 kg 8,5 kg
Výstup ø 9 mm 9 mm 9 mm
Maximální podtlak 826 mbar 987 mbar 907 mbar
Maximální průtok 16 L / min 36 L / min 48 L / min
Napětí / frekvence 230V / 50Hz 230V / 50Hz 230 V / 50Hz
Krytí IP IP 54 IP 54 IP 54
Rozměry D x Š x V (mm) 370 x 170 x 256 370 x 170 x 256
370 x 170 x 256



Jednofázové zařízení jsou navrženy s +/- 10% přípustnou odchylkou. Prezentované informace jsou založené na výsledcích testování pro nominální jednotku. Specifikace jsou předmětem změny bez upozornění.



Vývěvy lamelové, pístové a vodokružnéKatalogové listy (pdf/3MB)

Charakteristika:



  •   není nutná provozní kapalina
  •   bezolejový provoz
  •   dosahují hluboké vakuum
  •   nízká hlučnost
  •   kompaktní konstrukce
  •   nízká hmotnost
  •   neznečišťují přepravovaný plyn
  •   jednoduchá instalace
  •   nízká teplota na hlavě vývěvy
  •   dlouhá životnost





Aplikace:



  • Tiskařský průmysl
  • Potravinářský průmysl
  • Balicí průmysl
  • Laboratorní a zdravotnická zařízení
  • Automatizace



Princip:



Základní princip pístových vývěv spočívá v lineárním vratném pohybu pístu (1) ve válci (2). Píst se dostává do pohybu pomocí pístnice (3), která je poháněna z hřídele pomocí vačkového mechanismu (4) - převod rotačního pohybu na lineární. Píst je vůči válci utěsněn pístovým kroužkem (5), který se vyznačuje vysokou tepelnou vodivostí a nízkým třením bez potřeby mazání. Při pohybu pístu ve válci směrem dolů je vzduch nasáván přes jednosměrný sací ventil (6) do kompresní komory. Při zdvihu směrem nahoru je tento vzduch vytlačen přes jednosměrný výfukový ventil(7).





princip_piestova_vyveva-01_1325
