model PD

Kloubové průtokoměry s mezipřírubovým připojením s měřící clonou



PD průtokoměr je kompaktní, lehký z nárazuvzdorného akrylátu (PMMA), s průhlednou vizuální částí měřícího rozsahu . Max. tepelná odolnost je 70 °C. Je dodáván tam, kde se vyžaduje kontrola a měření velkých rozsahů v malém prostoru. Údržba a čištění akrylátového měřidla jsou obzvláště jednoduché. Průtokoměr může být instalován na horizontální nebo vertikální potrubí. Série „PD“ průtokoměrů je vhodná do čističek odpadních vod, na nehořlavé kapaliny, do vinařských linek, tepláren, atd.

Max. tepelná odolnost:  70 °C   .
Maximální testovaný tlak při kovovém provedení: 16 bar.
Maximální testovaný tlak při plastovém provedení: 8 bar.
Přesnost: +/-5 %.

Typ

 Max. možné rozsahy VODA

m3/hod

UNI PN 10
 ASA 150
DN A
B
DN
A B
PD-40 11 - 15 - 24 - 32
40 92
110
1 ½“ 83
107
PD-50 25 - 35 - 54 - 70
50
107
120
2” 102
123
PD-65 40 - 54 - 80 - 110
 65 127
130
2 ½“ 121
127
PD-80 70 - 95 - 130 - 180
 80 142

138

3” 134
134
PD-100 80 - 110 - 180 - 250
100 162 149 4” 172
154
PD-125 160 - 220 - 300 - 400 125
192 164
5” 194
165
PD-150
180 - 250 - 400 - 520
180 - 250 - 400 - 520
150 218
177 6” 220
178
PD-200 320 - 420 - 700 - 900 200
273
205
8” 277
207

Upozornění:

Průtokoměr musí být umístněn tak, aby před i za ním bylo rovné potrubí v délce 10-ti násobku dimenze potrubí (10 x DN). Tato podmínka je nevyhnutná z důvodu přesnosti měření

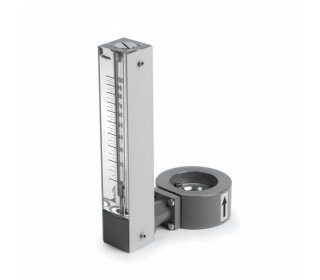

pd_mala_600
pd_nakres_953
