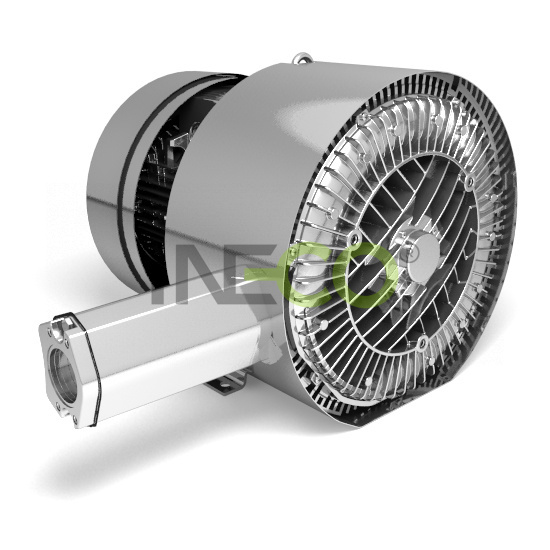

INW_Dvoustupňová dmychadla / vývěvy
| Typ | Nasávané množství (m3/h) |
Tlak / vakuum (mbar) |
Motor (IP54), 50Hz, (60Hz)* | Hlučnost (dB) |
Hmot- nost (kg) |
Připojení dmychadla (vnitřní závit) |
||
| Příkon | Napětí | Proud | ||||||
| (kW) | (V) | (A) |
||||||
| Třífázové | ||||||||
| INW 220 H26 | 85 | 240/210 | 0,7 | 200-240 ∆ / 345-415 Y | 3,8 ∆ / 2,2 Y | 55 | 17 | G 1¼” |
| INW 420 H36 | 150 | 280/280 | 1,6 | 200-240 ∆ / 345-415 Y | 7,5 ∆ / 4,3 Y | 66 | 28 | G 1½” |
| INW 420 H46 | 150 | 440/330 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ /5,6 Y | 66 | 31 | G 1½” |
| INW 520 H46 | 230 | 410/340 | 3 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 72 | 46 | G 2” |
| INW 520 H57 | 230 | 490/390 | 4 | 345-415 ∆ | 10 ∆ / 5,8 Y | 72 | 48 | G 2” |
| INW 720 H16 | 320 | 210/220 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ / 5,6 Y | 73 | 48 | G 2” |
| INW 720 H26 | 320 | 260/280 | 3 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 73 | 55 | G 2” |
| INW 720 H37 | 320 | 380/360 | 4,3 | 345-415 ∆ | 10 ∆ / 5,2 Y | 73 | 62 | G 2” |
| INW 720 H47 | 320 | 500/440 | 5,5 | 345-415 ∆ | 13,3 ∆ / 7,7 Y | 73 | 78 | G 2” |
| INW 720 H57 | 320 | 570/440 | 7,5 | 345-415 ∆ | 16,7 ∆ / 9,6 Y | 73 | 80 | G 2” |
| INW 820 H17 | 520 | 240/240 | 5,5 | 345-415 ∆ / 600-720 Y | 13,3 ∆/ 7,7 Y | 74 | 95 | G 2½” |
| INW 820 H27 | 520 | 400/400 | 7,5 | 345-415 ∆ / 600-720 Y | 16,7 ∆/ 9,6 Y | 74 | 100 | G 2½” |
| INW 820 H37 | 520 | 600/430 | 11,0 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 130 | G 2½” |
| INW 820 H47 | 520 | 670/460 | 15,0 | 345-415 ∆ / 600-720 Y | 32,5 ∆/ 18,8 Y | 74 | 140 | G 2½” |
| INW 920 H17 | 1110 | 270/300 | 12,5 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 185 | DN100 |
| INW 920 H27 | 1110 | 370/420 | 16,5 | 345-415 ∆ / 600-720 Y | 35,0 ∆/ 20,0 Y | 74 | 190 | DN100 |
| INW 920 H37 | 1110 | 500/440 | 20,0 | 345-415 ∆ / 600-720 Y | 40,0 ∆/ 23,0 Y | 74 | 200 | DN100 |
| INW 920 H47 | 1110 | 590/450 | 25,0 | 345-415 ∆ / 600-720 Y | 52,0 ∆/ 30,0 Y | 74 | 220 | DN100 |
| Jednofázové | ||||||||
| INW 220 A21 | 88 | 240/210 | 0,7 | 200-240 | 4,5 | 55 | 17 | G 1¼” |
| INW 420 A31 | 150 | 260/260 | 1,5 | 200-240 | 9 | 66 | 32 | G 1¼” |
* 60 Hz údaje si, prosím, vyžádejte
Dmychadla / vývěvy INWKatalógové listy (pdf/2MB)
Pro různorodost výkonů nabízíme například i INW HP vysokotlaká dmychadla
Dvoustupňová dmychadla / vývěvy s postranním kanálem INW se využívají jako vývěva nebo dmychadlo i v nepřetržitém provozu s výkonem uvedeným na pracovní křivce. K dispozici jsou motory v standardním provedení pro vstupní napětí: 50 Hz a 60 Hz. Dmychadla/vývěvy mají podle mezinárodní klasifikace následující stupeň ochrany: IP 54 (ochrana proti prachu a stříkající vodě).
Motory jsou navrženy podle DIN EN 60 034/IEC 34-1 a teplotní třídy F. Třífázová zařízení mají přípustnou odchylku +/- 10% při
konstantním napětí a +/- 5% při kolísavém napětí, jednofázové jsou navrženy s +/- 5% přípustnou odchylkou. Jestliže se bude
využívat pro stálý provoz pouze 90% maximálně přípustného přetlaku, pak se dovolené rozpětí napětí zvyšuje na hodnotu +/-
10%. Přípustná odchylka frekvence je maximálně +/- 2%.
Charakteristika:
- široké použití
- nízké nároky na údržbu
- bezolejový provoz
- nízká hlučnost
- nízká hmotnost
- velký rozsah typů a výkonů
- snadná montáž a demontáž
- minimum pohyblivých dílů
- široký rozsah aplikací - jak dmychadlo i vývěva
Aplikace:
- provzdušňování v ČOV
- průmyslové vysavače - pevné i pohyblivé, čištění filtrů
- podvodní masáž, perličková koupel, bublinkový sloup
- vzduchové nože, sušicí proces
- pneumatický dopravní systém pro mouku, pšenici atd.
- sběr prachu
- vzduchový odpad ze sterilních místností
- tepelná komprese páry pro výrobu destilované vody
- vysávání výrobních zbytků
- sací zařízení
- pneumatická doprava prachu, pudrů, granulí, umělých vláken, kapslí atd., instalace v nebezpečných oblastech s rizikem vzniku požáru
- manipulace sacími oblouky, listování a držení částí vakuem
- provzdušňování chovných rybníků
- manipulace s materiálem, balení termostahováním
- vysávání prachu, držení listů sáním, plynový odpadový systém
- odvlhčování stěn vakuem (vývěvy)
Princip:
Plyn je dovnitř přístroje nasáván přes sací hrdlo se zabudovaným tlumičem hluku (1). V postranním kanálu (2) mu oběžné kolo (3) předává svou rychlost a plyn se odstředivou silou zároveň tlačí na obvod kompresní komory. Takto se po spirální dráze plyn opakovaně stlačuje až po výtlačné hrdlo (4), kterým vychází ven. V případě vícestupňového dmychadla plyn prochází několika stupni umístěnými za sebou a tím se dosahuje vyšších tlakových rozdílů.
|
|
Dmychadla/vývěvy INW splňují podmínky Směrnice2002/95/ES Evropského parlamentu a Rady z 27. ledna 2003 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních. |  |
Dmychadla a vývěvy INW s postranním kanálem odpovídají směrnici pro strojní zařízení Evropského společenství (CE). |
